Ferraillage et stabilité : au cœur de la sécurité structurelle

Ferraillage - Ecluse Royer - greisch

Qu’est-ce que le ferraillage ?

Le ferraillage désigne l’ensemble des armatures en acier intégrées au béton pour lui conférer la résistance à la traction qui lui fait défaut. Conçu sur la base des hypothèses de calcul de stabilité, il traduit de manière opérationnelle les exigences des normes (Eurocodes, prescriptions nationales ou spécifiques au maître d’ouvrage) en plans d’exécution et en détails constructifs. Au-delà du simple dimensionnement, le ferraillage détermine la capacité portante, le comportement en service (déformations, fissuration contrôlée), la durabilité (enrobage, qualité des ancrages, protection en milieu agressif) et la résilience des structures face aux sollicitations extrêmes (séisme, fatigue, impact, incendie). Il constitue ainsi l’interface critique entre la conception théorique et la réalité du chantier : la géométrie des barres, leur continuité, la gestion des recouvrements et des liaisons avec les autres matériaux (précontraintes, inserts métalliques, ancrages d’équipements) conditionnent la performance globale de l’ouvrage. Dans une approche multidisciplinaire telle que celle du bureau greisch, le ferraillage devient un vecteur d’optimisation, de maîtrise des coûts et de fiabilité à long terme, en intégrant dès l’amont les contraintes de fabrication, de mise en œuvre et de maintenance future des ouvrages.

Quels sont les différents types de ferraillage ?

Les types de ferraillage se distinguent principalement par leur fonction structurale et leur mode de travail dans le béton armé. On distingue d’abord le ferraillage longitudinal, chargé de reprendre les efforts de traction et de flexion (barres principales dans les poutres, nappes hautes et basses dans les dalles, aciers tendus dans les voiles et les semelles). Il est complété par le ferraillage transversal ou de cisaillement (étriers, épingles, cadres fermés, barres inclinées), dimensionné pour maîtriser les efforts tranchants et le poinçonnement, notamment aux appuis et dans les zones de concentration de charges. À ces armatures structurelles s’ajoutent les armatures de répartition et de contrôle de la fissuration, disposées perpendiculairement ou en nappes secondaires pour homogénéiser le comportement du béton, répartir les contraintes et limiter l’ouverture des fissures en service. Selon la typologie d’ouvrage, le bureau greisch met également en œuvre des armatures spécifiques : cages tridimensionnelles pour éléments préfabriqués, chaînages et ceinturages pour la stabilité globale, armatures ancrées dans des inserts ou platines pour la liaison avec les structures métalliques, ainsi que des dispositions particulières en zones sismiques (ancrages confinés, bouclages, renforts de nœuds). L’articulation de ces différents types de ferraillage permet de garantir à la fois la résistance ultime, la ductilité, la durabilité et la robustesse globale des ouvrages étudiés par le bureau.

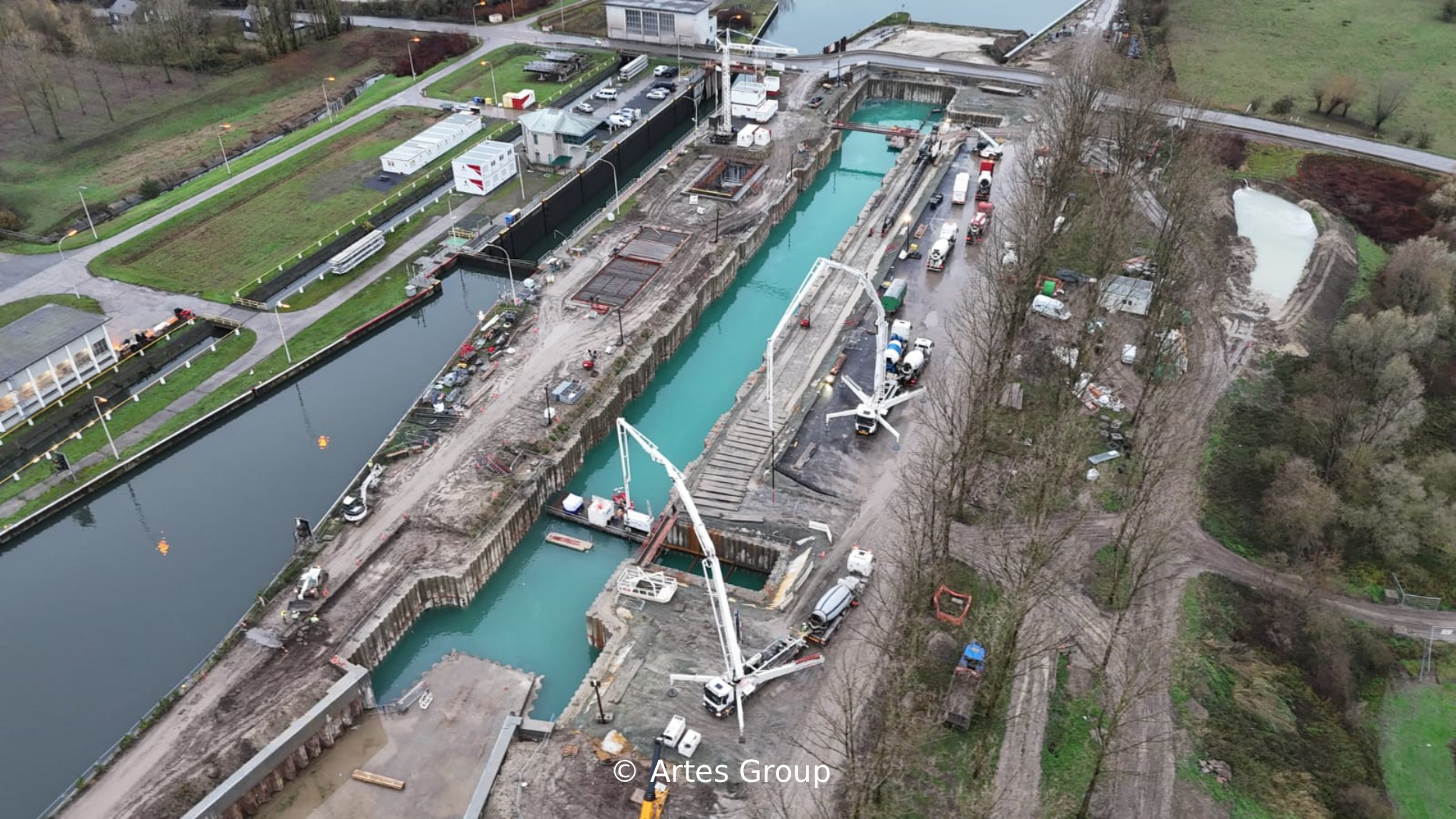

Dans le corps de l’écluse d’Obourg, le ferraillage transversal permet de reprendre notamment la poussée de 10m de terre lorsque le sas est vide. Longitudinalement, le ferraillage permet de contrôler l’ouverture des fissures liées au retrait. En effet, les 150m du sas sont construits sans joints de dilatation. Au niveau des têtes de l’écluse, l’ensemble des efforts venant des pieds du portique doivent transiter vers le béton. Localement, des armatures sont prévues afin d’éviter une rupture du béton et permettre de justifier la stabilité du portique manœuvrant la porte.

En phase provisoire, un béton armé a été réalisé sous eau de ramener les charges issues des sous-pressions d’eau venant de la nappe vers les tirants verticaux. Le manque de visibilité a conduite à concevoir un ferraillage qui pouvait être installé tel un Lego par des plongeurs. L’ensemble des tolérances de pose ont été considérées afin de respecter les longueurs de recouvrement.

Une approche intégrée de la stabilité et du ferraillage

Dans une logique d’ingénierie intégrée, la stabilité globale et le ferraillage ne sont jamais abordés comme deux disciplines successives mais comme un système unique, itératif et interconnecté. Les ingénieurs stabilité, les concepteurs de structures spéciales et les modeleurs collaborent dès les premières hypothèses de charges pour calibrer simultanément la configuration structurelle (schéma statique, choix des portées, continuités, dispositifs de reprise horizontale) et la stratégie d’armatures (densité, hiérarchisation des aciers, zones ductiles, redondances). Cette intégration précoce permet d’anticiper les concentrations d’efforts, d’ajuster la géométrie des éléments porteurs et d’identifier les nœuds critiques qui feront l’objet d’un ferraillage renforcé ou d’un confinement particulier, notamment pour les zones sismiques, les transitions complexes ou les interfaces béton–acier. Les modèles numériques de stabilité (2D/3D, analyses non linéaires, effets différés) alimentent directement les modèles de ferraillage détaillé, garantissant la cohérence entre les hypothèses de calcul, les tolérances géométriques et les séquences constructives. À l’inverse, les retours issus du dimensionnement des armatures – faisabilité de cintrage, limitations de densité, accessibilité pour le bétonnage ou la vibration – conduisent à recalibrer les schémas porteurs afin de maintenir un équilibre optimal entre robustesse, constructibilité et optimisation des quantités d’acier. Cette démarche conjointe, appliquée aussi bien aux immeubles complexes qu’aux ponts, aux infrastructures de transport ou aux ouvrages hydrauliques, se traduit par des structures plus performantes, mieux maîtrisées en phase de chantier et plus résilientes sur l’ensemble de leur cycle de vie.

Par exemple, pour le projet Realex, immeuble comprenant un centre de conférences pour la Commission européenne ainsi que des bureaux, le radier reprend une poussée de 7m d’eau. Il est donc ferraillé pour ramener les charges vers les descentes de charges verticales (ou localement vers des pieux dimensionnés en traction). Le ferraillage est également dimensionné pour pallier aux éventuels tassements différentiels liés au taux de travail très différents entre les deux types de pieux réalisés pour les fondations profondes.

De la conception au détail d’exécution

De la conception au détail d’exécution, le bureau greisch met en place une chaîne méthodologique continue qui relie calculs structurels avancés, modélisation BIM et production de plans d’armatures directement exploitables par les entreprises. Dès les premières phases d’étude, les modèles analytiques (2D/3D, analyses dynamiques, combinaisons sismiques, vérifications à la fatigue) sont paramétrés pour générer des jeux d’actions cohérents avec les futurs phasages de chantier, les procédures de mise en tension éventuelle et les conditions transitoires (étaiement, dévêtissage, précontraintes provisoires). Ces modèles alimentent ensuite des maquettes numériques intégrées dans lesquelles sont définis avec précision les détails d’exécution : dispositions constructives spécifiques aux zones dissipatives, continuités d’armatures dans les appuis multiples, armatures de reprise entre phases successives de bétonnage, réservations pour inserts et ancrages d’équipements, ainsi que les stratégies de recouvrement en fonction des séquences de coulage et des contraintes d’accessibilité. Les plans produits (plans de ferraillage, vues éclatées, coupes de nœuds, nomenclatures) sont systématiquement coordonnés avec les plans de coffrage, les lots techniques et les interfaces métal–béton, permettant une réduction significative des aléas sur site, des adaptations de dernière minute et des surconsommations d’acier. Cette démarche, appliquée aussi bien aux immeubles complexes qu’aux infrastructures de transport, aux ouvrages hydrauliques ou aux structures spéciales, garantit une traçabilité complète entre hypothèses de calcul, décisions de conception et prescriptions mises en œuvre, tout en offrant aux maîtres d’ouvrage et aux entreprises une base fiable pour la planification, la préfabrication et l’optimisation des délais d’exécution.

Dans le cas du projet “Iris Tower“, la géométrie projet résulte à la fois de contraintes spatiales — liées notamment à une emprise au sol très réduite — et d’une volonté d’expression architecturale marquée. Ces deux aspects ont conduit à des configurations structurelles particulières qui ont été analysées dès les premières phases de conception afin d’en garantir la faisabilité lors de l’exécution en chantier. Ce projet se caractérise notamment par des déviations de charges importantes. Celles-ci se traduisent, entre autres, par l’inclinaison des colonnes au rez-de-chaussée, par des déviations de charges au niveau des sous-sols permettant d’optimiser l’espace dédié au parking, ainsi que par la présence de colonnes à géométrie en Y aux étages. Ces dernières rendent possible la forme spécifique en escalier de la façade dans les étages supérieurs. Une attention particulière a été portée à l’étude des nœuds constructifs, afin de garantir des dimensions suffisantes pour la mise en œuvre du ferraillage et assurer la bonne exécution des éléments structurels.

Des solutions adaptées à chaque typologie d’ouvrage

Pour chaque typologie d’ouvrage, le bureau greisch développe des stratégies de ferraillage différenciées, directement corrélées aux exigences fonctionnelles, réglementaires et d’exploitation. Les bâtiments de grande hauteur, les hôpitaux ou les sièges administratifs requièrent ainsi des dispositifs d’armatures privilégiant la ductilité locale, la continuité des chemins d’efforts et la capacité de reconfiguration des espaces, tandis que les ponts, viaducs et passerelles sont dimensionnés en intégrant des effets de fatigue, de fluage différentiel et de phases de mise en œuvre séquentielles (lancés successifs, poussage, encorbellements). Pour les ouvrages hydrauliques et de génie civil (écluses, radiers, murs de soutènement, cuves), l’accent est mis sur la résistance aux environnements agressifs, l’étanchéité structurale et le contrôle de la fissuration sous sollicitations thermo-hygrométriques, avec des armatures spécifiquement définies pour les joints de reprise, les zones de concentration de pressions hydrostatiques ou les interfaces sol–structure. Les stades, infrastructures sportives et structures spéciales mobilisent quant à eux des solutions de ferraillage complexes associant grandes portées, géométries non conventionnelles et combinaisons de charges dynamiques (vent, vibrations synchronisées, séismes), nécessitant une modélisation avancée des nœuds tridimensionnels et des ancrages. Cette adaptation fine aux contextes bâtis, aux infrastructures de transport et aux aménagements urbains permet de proposer, pour chaque famille d’ouvrages, un ferraillage à la fois performant, constructible et optimisé en quantités d’acier, tout en assurant la traçabilité des choix techniques et la maîtrise du cycle de vie de la structure.

Par exemple, la Tour F à Abidjan, de par son ampleur, comporte plusieurs éléments structurels de dimensions particulièrement importantes, tels que les voiles du noyau d’une épaisseur jusqu’à 80 cm, des colonnes atteignant 180 cm de diamètre, ainsi qu’un radier de fondation de 3,5 m d’épaisseur. Dans ce contexte, la prise en compte du phasage de construction et des effets différés du béton —le retrait, le fluage et les effets thermiques — revêt une importance particulière. Un ferraillage spécifique a ainsi été prévu afin de limiter les risques de fissuration dans ces éléments massifs, mais également dans les éléments adjacents, en particulier les dalles de plancher. Par ailleurs, une attention particulière est portée aux méthodes de construction ainsi qu’aux efforts susceptibles d’apparaître durant les différentes phases d’exécution. Cela concerne notamment les efforts liés aux grues, au coffrage grimpant du noyau ou encore aux dispositifs de protection collective tels que les écrans coupe-vent (wind screens).



Bureau greisch ferraillage

Un processus rigoureux de production et de suivi

Au-delà de la génération des plans d’armatures, le bureau greisch déploie un processus structuré de production et de suivi reposant sur des protocoles internes de vérification croisée, des check-lists de contrôle et une traçabilité systématique des décisions techniques. Chaque livrable – plans de ferraillage, extraits de nœuds, nomenclatures – est soumis à un cycle de relecture indépendante, incluant la validation des hypothèses de calcul, la conformité aux Eurocodes et prescriptions particulières du maître d’ouvrage, ainsi que la compatibilité avec les contraintes de coffrage, de préfabrication et de mise en tension éventuelle. Ce processus est complété par une gestion rigoureuse des versions, assurant la cohérence entre modèles numériques, plans papier et fichiers échangés avec les entreprises, et limitant ainsi les risques de divergence sur chantier. En phase d’exécution, les retours de terrain (non-conformités, adaptations locales, aléas géotechniques ou architecturaux) sont intégrés dans un circuit formalisé de révision des plans, permettant d’actualiser rapidement les détails de ferraillage tout en conservant l’historique des modifications et leurs justifications. Cette organisation, conjuguée à des procédures de contrôle ciblant en priorité les nœuds critiques, les zones sismiques ou fortement sollicitées, garantit un haut niveau de fiabilité structurelle et une maîtrise renforcée des risques techniques sur l’ensemble du cycle de vie de l’ouvrage.

Pour le chantier de l’écluse Royers, plus de 700 plans d’armature ont été établis. Une dizaine de plan d’armature ont été entièrement élaborés en 3D, spécifiquement pour les zones où des pièces électromécaniques sont ancrées dans le béton. Grâce à ces plans, de nombreux conflits et problèmes ont pu être résolus dès la phase de conception, ce qui a permis de faciliter le déroulement des travaux sur le chantier.

Strakon Ferraillage - greisch

Plus de 25 ans d’expérience avec Strakon

Strakon, l’historique du bureau

Au sein du bureau greisch, l’adoption de Strakon s’inscrit dans une évolution progressive des méthodes de production des plans de ferraillage, initiée à la fin des années 1990 pour répondre à la complexification des ouvrages et à l’augmentation des exigences normatives. D’abord utilisé comme outil 2D de dessin assisté, Strakon a rapidement été intégré au cœur de la chaîne de conception structurelle afin de standardiser la représentation des armatures, de fiabiliser les nomenclatures d’acier et de sécuriser les échanges avec les ateliers de préfabrication et les chantiers. Au fil des projets d’ouvrages d’art, de bâtiments hospitaliers, de stades et d’ouvrages hydrauliques, son utilisation a été enrichie par le développement de bibliothèques internes de détails types, de gabarits de plans et de procédures de contrôle dédiées, permettant une homogénéité graphique et technique sur l’ensemble des livrables. L’outil a ensuite été couplé aux modèles de calcul et aux maquettes numériques pour assurer la continuité entre analyses de stabilité, phasages constructifs et plans d’exécution, tout en intégrant les spécificités de chaque maître d’ouvrage (chartes graphiques, formats d’échange, exigences de traçabilité). Cette maturité opérationnelle, acquise au travers de plusieurs décennies de pratique et d’un retour d’expérience continu entre ingénieurs, dessinateurs et responsables de chantier, fait aujourd’hui de Strakon un maillon robuste de l’écosystème de conception du bureau, particulièrement adapté aux projets nécessitant un niveau élevé de détail et une exactitude dimensionnelle irréprochable.



Revit et son plug-in SOFiSTiK, ferraillage pour la coordination BIM

Grâce à l’environnement paramétrique de Revit combiné au plug-in SOFiSTiK Reinforcement, le bureau greisch met en place une chaîne BIM de ferraillage entièrement intégrée, depuis les résultats de calcul jusqu’aux livrables d’exécution. Les armatures sont générées sur base des modèles analytiques et des combinaisons d’actions, puis traduites en objets 3D intelligents (barres, nappes, cadres, treillis) porteurs de propriétés détaillées : diamètres, nuances d’acier, longueurs de façonnage, codes de cintrage, classes d’exposition ou encore informations de phasage. Cette structuration des données permet une coordination fine entre disciplines : contrôle des enrobages vis-à-vis des réseaux MEP, vérification des dégagements pour les inserts, réservations et gaines, validation des tolérances géométriques dans les zones de nœuds denses ou de fortes concentrations d’efforts. Les outils de détection de collisions et de revues de maquette (vues 3D filtrées, sections dynamiques, couleurs par type d’armature ou par phase) facilitent le dialogue avec les entreprises et les équipes de préfabrication, tout en réduisant les reprises en chantier. Par ailleurs, la liaison bidirectionnelle entre les objets de ferraillage et les nomenclatures automatiques garantit une mise à jour instantanée des quantités et des listes de façonnage lors de toute modification de géométrie ou d’hypothèses de calcul, renforçant la traçabilité et la fiabilité des données transmises dans le cadre d’un processus BIM de niveau avancé.
