Wapening en stabiliteit: de kern van structurele veiligheid

Wat houdt wapening in?

Wapening verwijst naar het geheel van in het beton geïntegreerde stalen wapeningselementen om het de treksterkte te verlenen die het niet uit zichzelf heeft. Ontworpen op basis van berekeningshypotheses voor stabiliteit, betreft het de operationele omzetting van de eisen van de geldende normen (Eurocodes, nationale voorschriften of specifieke voorschriften van de opdrachtgever) in uitvoeringsplannen en bouwdetails. Naast de dimensionering bepaalt de wapening het draagvermogen, het gebruiksgedrag (vervormingen, beheerste scheurvorming), de duurzaamheid (dekking, kwaliteit van de verankeringen, bescherming in een agressieve omgeving) en de veerkracht van de constructies bij extreme belastingen (aardbevingen, vermoeiing, inslagen, brand). Wapening vormt zo de kritieke interface tussen het theoretische ontwerp en de werkelijkheid van de werken: de geometrie van de staven, hun continuïteit, het beheer van overlappingen en de verbindingen met andere materialen (voorspanningen, metalen inzetstukken, verankeringen van uitrustingen) bepalen de globale prestaties van het bouwwerk. In een multidisciplinaire benadering zoals die van het bureau greisch wordt wapening een vector voor optimalisering, kostenbeheersing en betrouwbaarheid op lange termijn, door proactief rekening te houden met de eisen inzake productie, uitvoering en toekomstig onderhoud van de bouwwerken.

Welke verschillende types wapeningen bestaan er?

De wapeningtypes onderscheiden zich voornamelijk door hun structurele functie en werking in het gewapend beton. Allereerst is er de langswapening, die de trek- en buigkrachten opvangt (hoofdstaven in balken, bovenste en onderste lagen in vloerplaten, gespannen staal in wanden en funderingen). Deze wordt aangevuld met de dwarswapening of schuifwapening (beugels, spelden, gesloten kaders, schuine staven), gedimensioneerd met het oog op de beheersing van schuifkrachten en indrukking, met name ter hoogte van de steunen en in zones met lastenconcentraties. Deze structurele wapeningen worden verder aangevuld met verdeelwapeningen en wapeningen voor scheurbeheersing, haaks of in secundaire lagen aangebracht, met het oog op de homogenisering van het betongedrag, de verdeling van spanningen en het begrenzen van de scheurwijdte. Overeenkomstig het type bouwwerk staat het bureau greisch ook in voor de uitvoering van specifieke wapeningen: wapeningskorven voor geprefabriceerde elementen, verankeringen en ringwapeningen voor de algemene stabiliteit, wapeningen verankerd in inzetstukken of platen voor de verbinding met de metalen structuren, evenals specifieke inrichtingen voor seismische zones (verzonken verankeringen, beugels, knooppuntversterkingen). Door de opbouw van deze verschillende types wapening kunnen zowel de uiterste grenstoestand, de ductiliteit, de duurzaamheid als de algemene robuustheid van de door het bureau bestudeerde bouwwerken worden gegarandeerd.

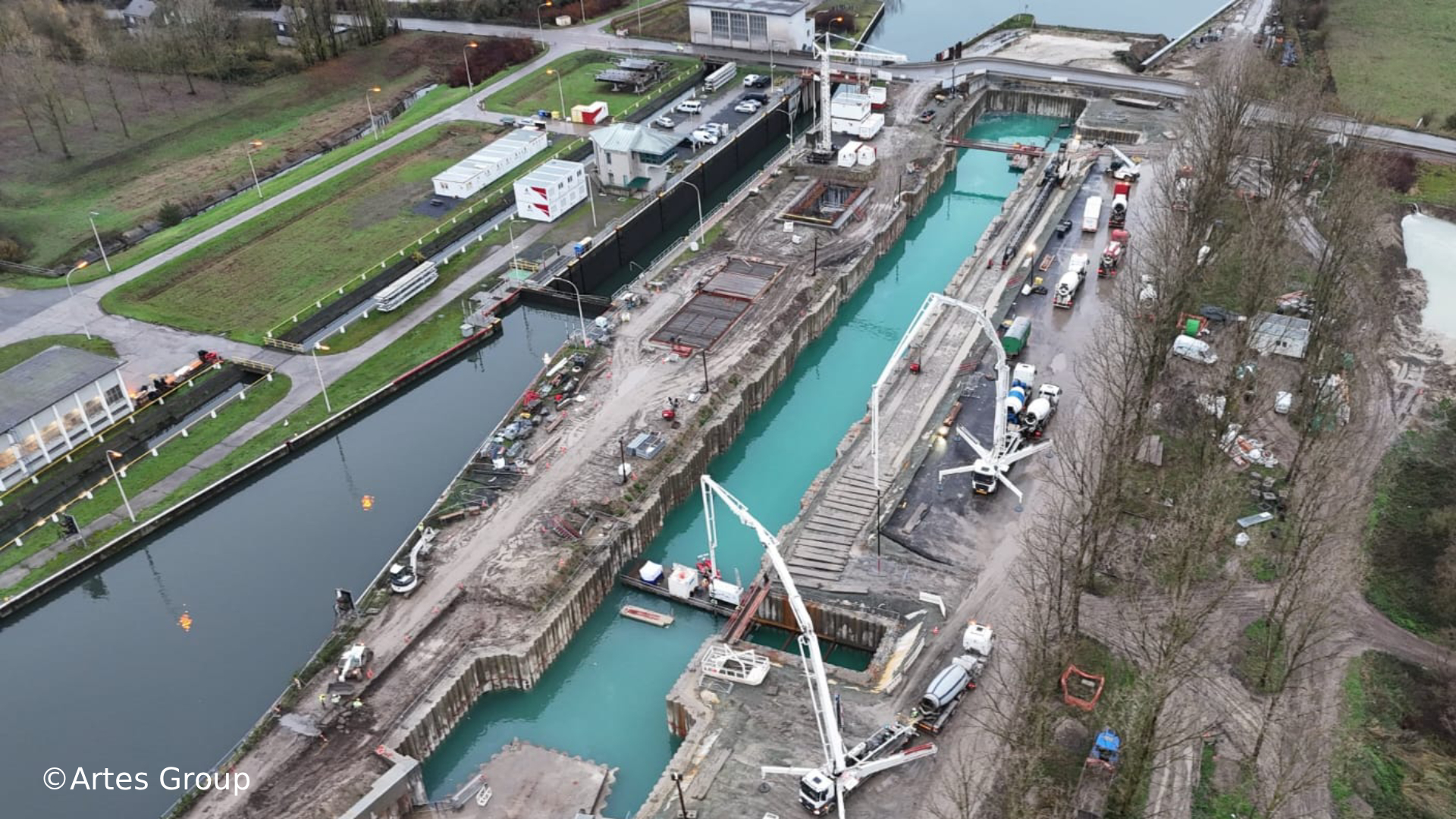

In het lichaam van de sluis van Obourg zorgt de dwarswapening er met name voor dat de actieve druk van 10 m grond kan worden opgevangen wanneer de sluiskolk leeg is. In langsrichting zorgt de wapening ervoor dat de toename van de scheurwijdte als gevolg van krimp wordt tegengegaan. De 150 m lange sluiskolk is namelijk zonder uitzetvoegen gebouwd. Ter hoogte van de sluishoofden moeten alle krachten afkomstig van de voeten van de portaalconstructie naar het beton worden overgebracht. Lokaal zijn er wapeningen voorzien om betonbreuk tegen te gaan en de stabiliteit van de portaalconstructie die de sluisdeur bedient te verzekeren.

In de voorlopige fase werd er onder water gewapend beton uitgevoerd om de belastingen als gevolg van de opwaartse druk afkomstig van de grondwaterlaag naar de verticale trekankers over te brengen. Wegens het gebrek aan zichtbaarheid diende er een wapening te worden ontworpen die door duikers als een soort van Lego kon worden opgebouwd. Om de overlappingslengtes te respecteren, werden alle plaatsingstoleranties hierbij in aanmerking genomen.

Een geïntegreerde benadering van stabiliteit en wapening

Vanuit een geïntegreerde engineeringlogica worden de algemene stabiliteit en de wapening nooit als twee opeenvolgende disciplines benaderd, maar als één enkel, iteratief en onderling verbonden systeem. De ingenieurs Stabiliteit, de ontwerpers van speciale structuren en de modelleurs werken vanaf de eerste belastingshypotheses samen voor de gelijktijdige kalibratie van de structurele configuratie (statisch schema, keuze van overspanningen, continuïteiten, inrichtingen voor horizontale krachtopname) en de wapeningsstrategie (dichtheid, hiërarchie van het staal, ductiele zones, redundanties). Deze vroegtijdige integratie maakt het mogelijk om op krachtconcentraties te anticiperen, de geometrie van de dragende elementen aan te passen en de kritieke knooppunten te identificeren waarvoor een versterkte wapening vereist is, met name in seismische zones, bij complexe overgangen of beton-staalverbindingen. De digitale stabiliteitsmodellen (2D/3D, niet-lineaire analyses, uitgestelde effecten) voeden rechtstreeks de gedetailleerde wapeningsmodellen om de samenhang tussen de berekeningshypotheses, de geometrische toleranties en de bouwsequenties te verzekeren.

Daarentegen zorgt de bij de dimensionering van de wapening vergaarde informatie – buigbaarheid, dichtheidsbeperkingen, toegankelijkheid voor betonnering of verdichting van het beton – voor een herkalibratie van de draagschema’s om een optimale balans te behouden tussen robuustheid, bouwbaarheid en optimalisering van de staalhoeveelheden. Deze gemeenschappelijke benadering, die zowel wordt toegepast op complexe gebouwen als op bruggen, transportinfrastructuren of waterbouwkundige werken, resulteert in performantere constructies, die in de fase van de werken beter beheerd worden en gedurende de volledige levenscyclus veerkrachtiger zijn.

Zo moet bijvoorbeeld voor het Realex-project, een gebouw met een conferentiecentrum voor de Europese Commissie en een kantoorgedeelte, de funderingsplaat een opwaartse druk van 7 m water opvangen. Bijgevolg is de funderingsplaat voorzien van een wapening die de belastingen naar de inrichtingen voor verticale lastoverdracht moet overbrengen (of lokaal naar op trek belaste en overeenkomstig gedimensioneerde palen). De wapening is tevens gedimensioneerd om eventuele differentiële zettingen op te vangen in verband met de sterk uiteenlopende belastingen van de twee types palen voor de diepfunderingen.

Van ontwerp tot uitvoeringsdetails

Het bureau greisch voorziet van het ontwerp tot de uitvoeringsdetails een ononderbroken methodologische keten waarin geavanceerde structurele berekeningen, BIM-modellering en de uitwerking van wapeningsplannen die rechtstreeks door de aannemers kunnen worden gebruikt, met elkaar worden verbonden. Vanaf de eerste studiefasen worden de parameters van de analytische modellen (2D/3D, dynamische analyses, seismische combinaties, vermoeiingscontroles) zo ingesteld dat ze interventiereeksen genereren in samenhang met de toekomstige fasering van de werken, eventuele spanningsprocedures en overgangssituaties (stutwerk, ontkisting, voorlopige voorspanning). Deze modellen voeden vervolgens de geïntegreerde digitale maquettes waarin de uitvoeringsdetails nauwkeurig worden gedefinieerd: specifieke bouwtechnische bepalingen voor dissipatiezones, wapeningscontinuïteiten bij meervoudige steunen, wapeningen voor het opvangen van krachten tussen opeenvolgende betonstortfasen, uitsparingen voor inzetstukken en verankeringen van uitrustingen, evenals overlappingsstrategieën op basis van stortsequenties en toegankelijkheidseisen. De zo geproduceerde plannen (wapeningsplannen, explosietekeningen, doorsnedes van knooppunten, stuklijsten) worden systematisch afgestemd op de bekistingsplannen, de technische percelen en de metaal-betonverbindingen, met het oog op een significante vermindering van de risico’s op de site, last-minute aanpassingen en overmatig staalverbruik. Deze benadering, die zowel wordt toegepast op complexe gebouwen als op transportinfrastructuren, waterbouwkundige werken of speciale structuren, garandeert een volledige traceerbaarheid tussen berekeningshypotheses, ontwerpbeslissingen en nageleefde voorschriften, terwijl opdrachtgevers en aannemers een betrouwbare basis wordt geboden voor planning, prefabricage en optimalisering van uitvoeringstermijnen.

In het geval van het Iris Tower-project resulteert de projectgeometrie zowel uit ruimtelijke beperkingen – met name in verband met een zeer beperkte grondinneming – als uit het streven naar een uitgesproken architecturale expressie. Deze twee aspecten hebben geleid tot bijzondere structurele configuraties die vanaf de eerste ontwerpfasen werden geanalyseerd om de haalbaarheid bij de uitvoering van de werken te verzekeren. Dit project wordt met name gekenmerkt door aanzienlijke afbuigingen van de belastingen. Deze vertalen zich, onder andere, in de hellingshoek van de kolommen op de benedenverdieping, in afbuigingen van de belastingen ter hoogte van de kelderverdiepingen – waardoor de aan de parking toegewezen ruimte kan worden geoptimaliseerd – en in de aanwezigheid van kolommen met een Y-vormige geometrie op de verdiepingen. Deze laatste maken de specifieke trapvorm van de gevel op de bovenste verdiepingen mogelijk. Er werd bijzondere aandacht besteed aan de studie van de bouwknopen, met het oog op het garanderen van een voldoende dimensionering voor de uitvoering van de wapening en de correcte uitvoering van de structuurelementen.

Oplossingen op maat van elk type bouwwerk

Voor elk type bouwwerk ontwikkelt het bureau greisch gedifferentieerde wapeningsstrategieën, rechtstreeks gerelateerd aan de functionele, reglementaire en exploitatie-eisen. Hoge gebouwen, ziekenhuizen of administratieve hoofdkantoren vereisen bijvoorbeeld wapeningssystemen waarbij de nadruk ligt op lokale ductiliteit, continuïteit van de krachtpaden en mogelijkheden voor herconfiguratie van de ruimten, terwijl bruggen, viaducten en fiets- en voetgangersbruggen worden gedimensioneerd rekening houdend met vermoeiingseffecten, differentiële kruip en sequentiële uitvoeringsfasen (schuifmethode, duwmethode, uitbouwmethode). Voor waterbouwkundige en civieltechnische werken (sluizen, funderingsplaten, keermuren, inkuipingen) ligt de nadruk op de bestendigheid tegen agressieve omgevingen, structurele dichtheid en scheurbeheersing bij thermo-hygrometrische belastingen, met specifiek gedefinieerde wapeningen voor stortvoegen, zones met een concentratie van hydrostatische druk of grond-constructieverbindingen. Stadions, sportinfrastructuren en speciale structuren vereisen complexe wapeningsoplossingen waarbij grote overspanningen, niet-conventionele geometrieën en combinaties van dynamische belastingen (wind, gesynchroniseerde trillingen, aardbevingen) bij elkaar komen en waarvoor een geavanceerde modellering van driedimensionale knooppunten en verankeringen vereist is. Deze nauwkeurige aanpassing aan bouwcontexten, transportinfrastructuren en stedenbouwkundige inrichtingen maakt het mogelijk om voor elke categorie bouwwerken een wapening te voorzien die zowel performant, bouwbaar als geoptimaliseerd is m.b.t. de staalhoeveelheden, terwijl tezelfdertijd de traceerbaarheid van de technische keuzes en de beheersing van de levenscyclus van de constructie verzekerd zijn.

Zo bevat bijvoorbeeld de F-toren in Abidjan, gezien zijn omvang, verschillende structuurelementen met bijzonder grote afmetingen, zoals de wanden van de kern met een dikte tot 80 cm, kolommen met een diameter tot 180 cm, en een funderingsplaat met een dikte van 3,5 m. In een dergelijke context bleek het van bijzonder belang om rekening te houden met de fasering van de bouwwerken en met de uitgestelde effecten van het beton, zoals krimp, kruip en thermische vervormingen. Zo werd er een specifieke wapening voorzien om het risico van scheurvorming tegen te gaan in deze massieve elementen, evenals in de aangrenzende elementen en de vloerplaten in het bijzonder. Daarnaast werd er bijzondere aandacht besteed aan de bouwmethoden en aan de krachten die tijdens de verschillende uitvoeringsfasen zouden kunnen optreden. Dit had met name betrekking op krachten in verband met de kranen, de klimbekisting van de kern of de collectieve beschermingsmiddelen zoals windschermen.

Een strikt productie- en monitoringproces

Naast het opstellen van de wapeningsplannen implementeert het bureau greisch een gestructureerd productie- en monitoringproces op basis van interne protocollen voor kruiscontrole, controlelijsten en een systematische traceerbaarheid van de technische beslissingen. Elk te leveren document – wapeningsplannen, detailtekening van knooppunten, stuklijsten – wordt onderworpen aan een onafhankelijke controlecyclus, waarbij de berekeningshypotheses worden gevalideerd en de conformiteit met de Eurocodes en met de specifieke voorschriften van de opdrachtgever wordt geverifieerd. Hetzelfde geldt voor de compatibiliteit met de eisen inzake bekisting, prefabricage en eventuele aanspanning. Dit proces wordt aangevuld met een strikt versiemanagement, waarbij de samenhang tussen digitale modellen, papieren plannen en de met aannemers uitgewisselde bestanden wordt verzekerd, om het risico van divergentie bij de werken maximaal te vermijden.

Tijdens de uitvoeringsfase wordt feedback van op het terrein (non-conformiteiten, lokale aanpassingen, geotechnische of architecturale risico’s) geïntegreerd in een geformaliseerd proces voor de herziening van plannen, waarbij de wapeningsdetails snel kunnen worden bijgewerkt met behoud van de wijzigingshistoriek en met duidelijke motivering. Deze organisatie garandeert, in combinatie met monitoringprocedures prioritair gericht op de kritieke knooppunten, seismische of zwaar belaste zones, een hoog niveau van structurele betrouwbaarheid en een betere beheersing van de technische risico’s gedurende de volledige levenscyclus van het bouwwerk.

Voor de bouwwerken van de Royerssluis werden er meer dan 700 wapeningsplannen opgesteld. Een tiental wapeningsplannen werd volledig in 3D uitgewerkt, specifiek voor de zones met verankering van elektromechanische onderdelen in het beton. Dankzij deze plannen konden tal van conflicten en problemen al in de ontwerpfase worden opgelost, waardoor de bouwwerken vlotter verliepen.

Meer dan 25 jaar ervaring met Strakon

Strakon – ontwikkeling binnen het bureau

Binnen het bureau greisch kadert de introductie van de Strakon-software in een geleidelijke ontwikkeling van de methoden voor het opstellen van wapeningsplannen, eind jaren 1990 in gang gezet om een antwoord te bieden op de toenemende complexiteit van bouwwerken en de steeds strengere normatieve eisen. In eerste instantie werd Strakon als 2D-tekentool gebruikt. Vervolgens werd de tool al snel een geïntegreerd en centraal onderdeel van de keten voor het structurele ontwerp van bouwwerken om de weergave van wapeningen te standaardiseren, de staalstuklijsten betrouwbaarder te maken en de veilige uitwisseling met prefabricagewerkplaatsen en bouwplaatsen te verzekeren. Naarmate er steeds meer projecten voor kunstwerken, ziekenhuisgebouwen, stadions en waterbouwkundige werken werden gerealiseerd, werd het toepassingsdomein van Strakon uitgebreid door de ontwikkeling van interne bibliotheken met typedetailtekeningen, planmodellen en specifieke controleprocedures, met het oog op een grafische en technische homogeniteit voor alle te leveren documenten. De tool werd vervolgens gekoppeld aan rekenmodellen en digitale maquettes om de continuïteit tussen stabiliteitsanalyses, fasering van de bouwwerken en uitvoeringsplannen te verzekeren, waarbij de bijzonderheden voor elke opdrachtgever (huisstijlen, uitwisselingsformaten, traceerbaarheidseisen) in acht worden genomen.

Deze operationele maturiteit, opgebouwd op basis van decennia aan praktijkervaring en de voortdurende uitwisseling tussen ingenieurs, tekenaars en bouwplaatsverantwoordelijken, maakt dat de Strakon-software is uitgegroeid tot een sterke schakel in het ontwerpecosysteem van het bureau, bijzonder geschikt voor projecten waarin een hoog detailniveau en een onberispelijke maatnauwkeurigheid vereist zijn.

Revit-software en SOFiSTiK-plug-in, wapening voor BIM-coördinatie

Dankzij de omgeving voor parameterinstelling van de Revit-software in combinatie met de SOFiSTiK Reinforcement-plug-in beschikt het bureau greisch over een volledig geïntegreerde BIM-keten voor wapeningen, van de berekeningsresultaten tot de te leveren uitvoeringsdocumenten. De wapeningen worden gegenereerd op basis van analytische modellen en interventiecombinaties, en vervolgens omgezet in intelligente 3D-objecten (staven, lagen, kaders, netten) met gedetailleerde eigenschappen: diameters, staalsoorten, bewerkingslengtes, buigcodes, blootstellingsklassen of zelfs faseringsinformatie. Deze gegevensstructurering maakt een nauwgezette coördinatie tussen disciplines mogelijk: controle van de dekkingen ten opzichte van de MEP-systemen, verificatie van de uitsparingen voor inzetstukken, inrichtingen en kokers, en validatie van de geometrische toleranties in zones met dichte knooppunten of hoge krachtconcentraties. De tools voor detectie van conflicten en herziening van maquettes (gefilterde 3D-weergaven, dynamische doorsnedes, kleuren per type wapening of per fase) bevorderen de dialoog met de aannemers en de prefabricageteams, terwijl het aantal aanpassingen op de bouwplaats wordt verminderd. Bovendien garandeert de bidirectionele koppeling tussen de wapeningsobjecten en de automatische stuklijsten een onmiddellijke bijwerking van de hoeveelheden en bewerkingslijsten bij elke aanpassing van de geometrie of de berekeningshypotheses, wat de traceerbaarheid en betrouwbaarheid van de in het kader van een geavanceerd BIM-proces verstrekte informatie vergroot.
